含硫易切削模具钢H11S
一、 、、H11S的产品概述与市场定位
1、 、、市场定位：经济型易加工改良 H11 热作模具钢
替代传统H11，， ，主打模具配件量产降本，， ，面向拉链头等小件锌合金压铸模、 、、注塑模具斜顶 / 滑块客户
2、 、、 切削性能优化：扬长避短，， ，提升材料的适用性
常规 H11原厂 S≤0.02%，， ，填加 S 至 0.07~0.12% 为易切削改良 H11，， ，MnS 硫化物改善切削，， ，但韧性、 、、耐热疲劳下降；恰好拉链模、 、、锌小件压铸、 、、注塑斜顶滑块工况刚好规避高硫短板，， ，放大易切优势
3 核心价值：兼顾基材性能，， ，改性增效
保留传统H11基体耐热、 、、可氮化、 、、热处理变形小、 、、耐磨优势；依托添加0.07~0.12% S 形成 MnS，， ，易切削、 、、精加工效率高、 、、刀具损耗低、 、、加工成本低
二、 、、H11S的化学成分和技术特性
钢号 | C | Si | Mn | P | S | Mo | Cr | V |
H11 | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | ≤ 0.010 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
H11S | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | 添加S 0.07-0.12 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
常规 1.2343 原厂 S≤0.01%，， ，加 S 至 0.07~0.12% 为易切削改良 H11，， ，MnS 硫化物改善切削，， ，但韧性、 、、耐热疲劳下降；恰好拉链模（锌合金压铸）、 、、注塑斜顶滑块工况刚好规避高硫短板，， ，放大易切优势。 。 。

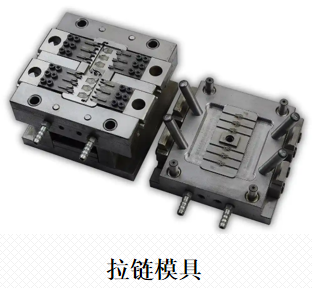

三、 、、含硫易切削模具钢H11S主要应用一：拉链模具、 、、小件锌合金压铸模具
适配原因：
1、 、、拉链模具型腔细碎复杂，， ，易切削优势最大化
拉链模布满细密齿槽、 、、细小镶件，， ，铣齿、 、、雕刻、 、、小孔加工量大；MnS 改善切削，， ，断屑好、 、、不粘刀、 、、刀具损耗低，， ，大批量开模加工成本大幅优于传统低硫 H11
2、 、、拉链模成型温度低，， ，无恶劣热冲击
塑胶 / TPU 拉链成型模温≤220℃，， ，冷热冲击小，， ，规避高硫热裂弊端，， ，基材耐磨可氮化满足量产
3、 、、锌液 390~430℃温度低、 、、锌压产品多为拉链头、 、、小卡扣，， ，模仁尺寸偏小，， ，不需要高韧性母材；基材耐磨抗粘模，， ，高硫优化机加工、 、、实现压铸量产降本

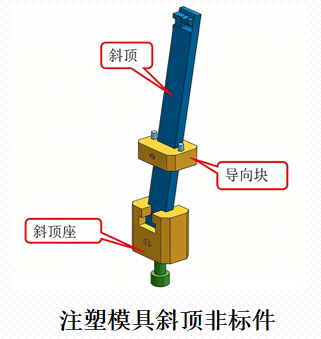

四、 、、含硫易切削模具钢H11S主要应用二：注塑模具斜顶、 、、滑块
适配原因：
1、 、、加工优势
斜顶、 、、滑块属于非标小件，， ，外形异形、 、、配合槽、 、、避空位、 、、斜孔多，， ，机加工、 、、线割、 、、打磨工序多；S=0.07~0.12% 易切削，， ，车铣钻加工顺畅，， ，交货更快、 、、加工费更低，， ，适合批量生产
2、 、、工况适配
注塑温度温和无高热冲击，， ，工件仅受往复摩擦、 、、无重载冲击，， ，规避高硫韧性短板；基材热处理变形小、 、、可氮化耐磨，， ，满足精密装配与耐磨使用要求。 。 。

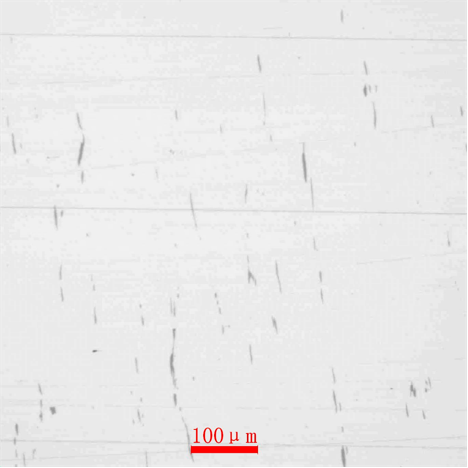

五、 、、含硫易切削模具钢H11S的纯净度水平
规格（mm）/批号 | 夹杂物类型 | A | B | C | D | DS （大颗粒球状氧化物类） | ||||
细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
105×610 2610202B | 级别 | 2.0 | 1.5 | 0.5 | 0.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0 |
含硫钢冶炼改善硫化物夹杂形态：VD + 钙线喂丝钙处理，， ，可改善、 、、变性 MnS 硫化物夹杂，， ，能有效降低长条状硫化物夹杂形成

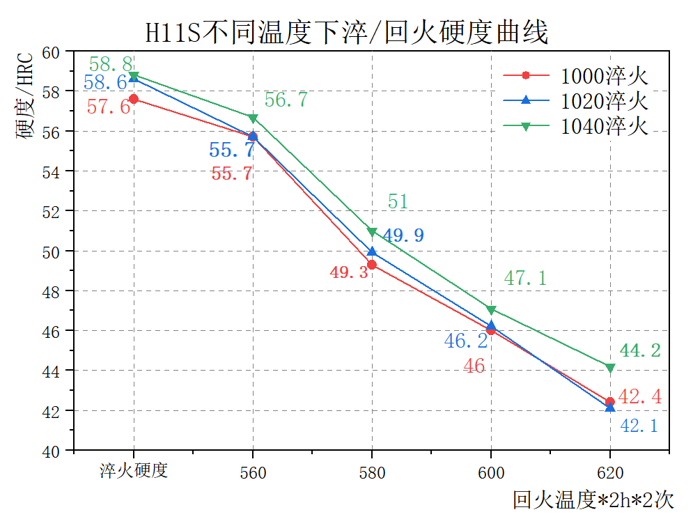

六、 、、H11S的淬回火硬度曲线
推荐客户热处理工艺采用1000-1020℃淬火，， ，590-610℃回火，， ，44-46HRC
